Compresor de aire de tornillo lubricado Fijo y VSD

​72.5-145[ psig ]

Presión de Trabajo :

5-10 [ bar ]

Capacidad FAD :

195-1978 [ cfm ]

5.53-56.02 [ m3/min ]

Potencia de Trabajo :

122-340 [ hp ]

90-250 [ kw ]

Características del compresor de aire de tornillo lubricado Fijo y VSD:
  • Diseño de aumento de temperatura ultra bajo, que permite que el compresor funcione a una frecuencia ultra baja durante mucho tiempo.
  • Sistema de control vectorial de circuito cerrado para un control más rápido y un control de velocidad más preciso.
  • La unidad del compresor aún puede funcionar eficientemente cuando la frecuencia se reduce en más del 50%.
  • La presión es estable y la fluctuación de la presión se controla con precisión dentro de 0,1 bar.

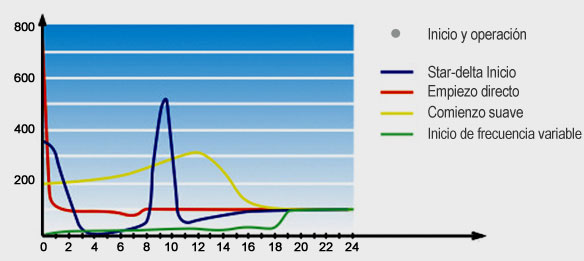

  • La figura muestra una comparación de varios métodos de partida. Se puede ver que el convertidor de frecuencia se acelera lentamente para arrancar, el arranque es más estable y el pico de corriente se evita por completo.

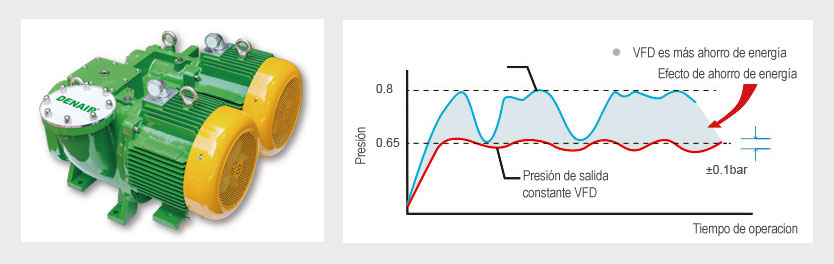

02 Air End
  • Más estable, sin fallos en la transmisión mecánica: el motor síncrono y el rotor macho de tornillo de imán permanente de alta eficiencia adoptan una estructura de conexión directa integrada en el eje integrado, sin transmisión de engranajes, eliminan completamente las picaduras de engranajes o dientes rotos; Dos motores de imán permanente independientes están integrados directamente accionan dos extremos de aire, sin fallas de acoplamiento.
  • Más eficiente energéticamente, el extremo de aire siempre está funcionando a una velocidad de ahorro de energía.
  • Motor de imán permanente más eficiente y eficiente + sin pérdida de eficiencia de transmisión.
  • Más cómodo, bajo ruido de funcionamiento, eliminando tres fuentes de ruido: ruido de los cojinetes sin chasquidos, sin ruido de engranajes, sin ruido de accionamiento del acoplamiento.
  • Más compacto: el motor de imán permanente es de tamaño pequeño y la estructura integrada ahorra espacio.
  • Bajo la presión de conversión de frecuencia establecida, la unidad se ajustará automáticamente para mantener la presión de salida dentro de ± 0.1 bar, reduciendo los desperdicios innecesarios (el consumo de energía aumenta en un 7% por cada 1 bar de aumento de presión)

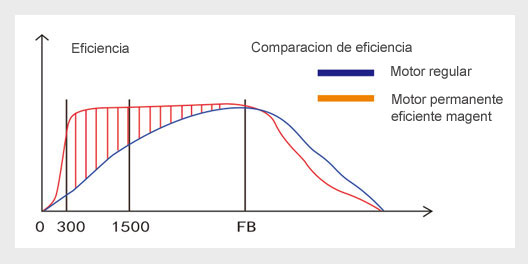

03 Ventajas de los motores de imán permanente en comparación con los motores asíncronos generales
  • Alta eficiencia: elimina las pérdidas del sistema de excitación y mejora la eficiencia.
  • Todavía es eficiente en condiciones de baja carga: la eficiencia energética de un motor de imán permanente es más de un 9% más alta que la de un motor asíncrono convencional en funcionamiento a plena carga, y su eficiencia energética permanece sin cambios a medida que la velocidad disminuye.
  • Par de sobremarcha grande: la relación entre el par de arranque máximo del motor síncrono de imán permanente y el par nominal puede ser más de 3 veces, mientras que el motor asíncrono general es solo 1,6 veces.
  • El control es más estable: el tiempo correspondiente del motor de imán permanente es <50 ms, y la producción de gas se puede ajustar en un amplio rango en un instante, de modo que la presión de gas sea verdaderamente estable.



04 Diseño de tubería de acero inoxidable

La disposición de la tubería es simple y hermosa. Diseño de tuberías de acero inoxidable para prevenir eficazmente el óxido en la tubería y evitar accidentes de seguridad causados por fugas en la tubería.

05 Más tecnología avanzada. Inversor más potente
  • El equipo estándar está equipado con un reactor de alta frecuencia para reducir la alta frecuencia generada por el inversor.
  • El arranque suave del inversor reduce la corriente de pico en el arranque, lo que da como resultado un arranque suave y costos de energía muy reducidos.
  • Refrigeración forzada del inversor para evitar el apagado por altas temperaturas en verano.
  • Pantalla contra el polvo del equipo estándar, tratamiento de revestimiento de la superficie de la placa de circuito, alta eficiencia y durabilidad contra la suciedad, el polvo y la humedad.
  • El diseño especial del área de disipación de calor del inversor garantiza un funcionamiento estable del inversor en entornos de alta temperatura.
  • No se produce ralentí bajo ninguna condición de carga para lograr el efecto de ahorro de energía deseado.
  • Realice un seguimiento rápido de los cambios en la presión, controle las fluctuaciones de presión dentro de ± 0.1 bar y optimice el uso de la potencia para proporcionar con precisión la cantidad correcta de aire según sea necesario.

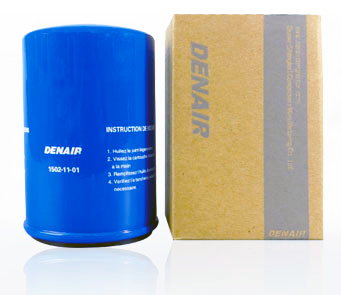

06 filtro de aceite

La marca importada se utiliza para filtrar de forma fiable las partículas de suciedad en el aceite lubricante para garantizar la suavidad y lubricación del sistema de aceite a 0,1 micras

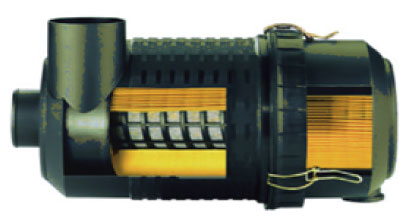

07 filtro de aire

La marca importada se utiliza para eliminar de manera confiable la suciedad del aire. Las partículas de polvo en el aire se controlan por debajo de 0,3 micrones y la precisión de filtración es tan alta como 99.99%.



ModeloPresión máximaCapacidad(FAD)*Potencia del
motor instalada
Voltage and
IP Grade
Nivel del
ruido**
Dimensions(mm)PesoAir outlet
pipe diameter
Método de transmisión
& Método de
enfriado
EEI
bar(e)psigm3/mincfmkwhpL*W*Hkg
DAV-90+572.57.02-23.40248-82690122380V IP54782650*1800*17502600DN80Transmisión
acople
directa
& Enfriado
por aire
EEI1
6876.94-23.14245-817
7101.56.43-21.45227-757
81166.06-20.21214-714
9130.55.89-19.63208-693
101455.53-18.45195-651
DAV-110+572.57.9-26.34279-930110150782650*1800*17503650DN80
6877.74-25.81273-911
7101.57.63-25.43269-898
81167.35-24.50260-865
9130.56.85-22.85242-807
101456.22-20.72220-732
DAV-132+572.59.65-32.17341-1136132180782650*1800*17504100DN80
6879.38-31.28331-1104
7101.58.96-29.88316-1055
81168.45-28.17298-995
9130.58.00-26.66282-941
101457.51-25.03265-884
DAV-160+572.511.69-38.98413-1376160218803000*1950*20005200DN100
68711.39-37.96402-1340
7101.510.79-35.97371-1270
811610.35-34.51365-1219
9130.59.86-32.87348-1161
101459.36-31.21331-1102
DAV-200+572.513.92-46.42492-1639200272803500*2200*23006700DN125
68713.44-44.79475-1582
7101.512.73-42.44449-1499
811612.25-40.85433-1422
9130.511.15-37.17394-1312
1014510.55-35.17373-1242
DAV-250+572.516.80-56.02593-1978250340823500*2200*23007000DN125
68716.50-55.00583-1942
7101.516.25-54.15574-1912
811615.90-53.00561-1871
9130.515.30-51.00540-1801
1014514.7-49.00519-1730
